Система управления двигателем автомобиля ВАЗ 2107 включает в себя множество компонентов, каждый из которых играет свою роль в обеспечении оптимальной работы мотора. Одним из ключевых элементов является устройство, отвечающее за контроль воздушного потока, что напрямую влияет на производительность и экономичность работы двигателя. Понимание принципов его функционирования поможет владельцам автомобилей избежать распространенных неисправностей и продлить срок службы агрегата.
Часто встречающиеся неисправности связаны с неправильной калибровкой или физическим износом механизма. Это может проявляться в виде нестабильной работы двигателя, увеличенного расхода топлива или затрудненного запуска. Важно уметь распознавать эти симптомы и знать, какие действия предпринять для их устранения. Регулярная диагностика и своевременное обслуживание помогут избежать серьезных поломок и затрат на ремонт.
Для решения проблем, связанных с работой системы, необходимо использовать качественные запчасти и следовать рекомендациям производителя. Замена изношенных элементов, а также корректировка настроек системы управления могут значительно улучшить характеристики автомобиля. Владельцы ВАЗ 2107 должны быть внимательны к изменениям в работе двигателя и не игнорировать сигналы, которые могут указывать на необходимость вмешательства.
Устройство датчика положения дроссельной заслонки
Элемент, отвечающий за определение угла открытия заслонки, представляет собой важный компонент системы управления двигателем. Он состоит из нескольких ключевых частей, каждая из которых выполняет свою функцию.
Основные компоненты включают:
| Компонент | Описание |
|---|---|
| Корпус | Изготавливается из прочного пластика или металла, защищает внутренние элементы от внешних воздействий. |
| Потенциометр | Измеряет угол открытия, преобразуя механическое движение в электрический сигнал. |
| Электронная схема | Обрабатывает сигнал от потенциометра и передает данные в блок управления двигателем. |
| Крепежные элементы | Обеспечивают надежное соединение с корпусом двигателя, предотвращая вибрации и смещения. |
Работа устройства основана на изменении сопротивления в зависимости от положения заслонки. При открытии заслонки изменяется значение, которое фиксируется блоком управления. Это позволяет оптимизировать подачу топлива и воздуха в цилиндры, что влияет на эффективность работы мотора.
При диагностике важно проверять целостность всех компонентов, особенно потенциометра, так как его неисправность может привести к неправильной работе системы. Рекомендуется периодически проводить тестирование и калибровку для поддержания точности измерений.
Принцип работы датчика
Устройство основано на потенциометрическом элементе, который преобразует угловое смещение в электрический сигнал. Внутри корпуса закреплена резистивная дорожка и подвижный контакт, связанный с рычагом управления дросселем.
При изменении угла открытия заслонки контакт перемещается по резистору, что изменяет сопротивление цепи. Это приводит к соответствующему изменению напряжения на выходе, которое подается на блок управления двигателем.
- Начальная позиция – минимальное сопротивление, напряжение около 0,5 В.
- Максимальное открытие – максимальное сопротивление, выходное напряжение достигает примерно 4,5 В.
- Линейная зависимость между углом и уровнем сигнала обеспечивает точное отслеживание положения.
Для корректной работы важно обеспечить надежный контакт и отсутствие люфта в механической части. Износ резистивной дорожки или загрязнение вызывает нестабильность сигнала, приводящую к ошибкам в подаче топлива.
Рекомендуется проверять напряжение на клеммах при разных положениях рычага с помощью мультиметра:
- Подключить питание и массу.
- Измерить выходное напряжение при закрытой заслонке – оно должно быть около 0,5 В.
- Плавно открыть заслонку, следя за линейным ростом напряжения до 4,5 В.
- Отсутствие резких скачков и провалов свидетельствует о исправности.
Нарушения в работе проявляются нестабильными оборотами и ухудшением динамики мотора, что указывает на необходимость диагностики или замены элемента.
Компоненты датчика
Основные элементы, составляющие устройство, включают в себя корпус, сенсор, электрические соединения и механические крепления. Каждый из этих компонентов играет свою роль в обеспечении точности и надежности работы системы.
Корпус выполнен из прочного материала, защищающего внутренние элементы от внешних воздействий. Он должен быть герметичным, чтобы предотвратить попадание влаги и грязи, что может привести к сбоям в работе.
Сенсор отвечает за считывание угла открытия. В большинстве случаев используется потенциометрический тип, который изменяет сопротивление в зависимости от положения. Важно следить за состоянием этого элемента, так как его износ может привести к неправильным показаниям.
Электрические соединения обеспечивают передачу сигналов на блок управления. Качество проводки и контактов имеет значение для стабильной работы. Рекомендуется периодически проверять соединения на наличие коррозии и повреждений.
Механические крепления фиксируют устройство на месте. Они должны быть надежными, чтобы избежать вибраций и смещения, что может повлиять на точность работы. Использование качественных крепежных элементов поможет избежать проблем в будущем.
| Компонент | Функция | Рекомендации |
|---|---|---|
| Корпус | Защита внутренних элементов | Проверять на герметичность |
| Сенсор | Считывание угла открытия | Регулярно проверять на износ |
| Электрические соединения | Передача сигналов | Контролировать на коррозию |
| Механические крепления | Фиксация устройства | Использовать качественные крепежи |
Типы датчиков и их особенности
Существует несколько типов сенсоров, применяемых в системах управления двигателем. Каждый из них имеет свои характеристики и области применения.
Первый тип – резистивные устройства. Они работают на основе изменения сопротивления в зависимости от угла открытия. Такие сенсоры обеспечивают высокую точность, но могут быть подвержены износу из-за механического трения.
Второй тип – индуктивные сенсоры. Они используют магнитные поля для определения положения. Эти устройства отличаются высокой надежностью и долговечностью, так как не имеют движущихся частей. Однако их установка может быть более сложной.
Третий тип – оптические сенсоры. Они применяют световые лучи для определения положения. Эти устройства обеспечивают мгновенный отклик и высокую точность, но могут быть чувствительны к загрязнениям и внешним условиям.
Четвертый тип – магнитные сенсоры. Они работают на основе изменения магнитного поля и обеспечивают стабильную работу в различных условиях. Эти устройства часто используются в современных системах благодаря своей надежности и простоте установки.
При выборе сенсора важно учитывать условия эксплуатации, требования к точности и надежности. Рекомендуется проводить регулярные проверки и обслуживание для предотвращения возможных неисправностей.
Установка и подключение датчика
Перед началом установки необходимо подготовить инструменты: отвертки, мультиметр и ключи. Убедитесь, что автомобиль находится на ровной поверхности и двигатель выключен.
Сначала снимите крышку двигателя, чтобы получить доступ к месту установки. Найдите место, где будет размещен новый элемент. Обычно оно расположено вблизи впускного коллектора. Убедитесь, что все соединения чистые и не имеют коррозии.
Подключите новый элемент к проводам, следуя схеме подключения. Обратите внимание на полярность: неправильное подключение может привести к неисправности. Используйте мультиметр для проверки целостности проводов и правильности подключения.
После подключения закрепите элемент на месте с помощью крепежных деталей. Убедитесь, что он надежно зафиксирован и не будет мешать движущимся частям двигателя.
Затем проверьте работу системы. Запустите двигатель и дайте ему поработать на холостом ходу. Убедитесь, что все параметры отображаются корректно. Если есть ошибки, проверьте соединения и исправьте их при необходимости.
После успешной проверки установите крышку двигателя обратно. Регулярно проверяйте состояние соединений и работоспособность системы для предотвращения возможных проблем в будущем.
Проблемы и решения при эксплуатации датчика
При использовании устройства, отвечающего за контроль открытия и закрытия воздушного потока, могут возникать различные неисправности. Рассмотрим основные из них и способы устранения.
-
Неправильные показания:
Часто наблюдаются ситуации, когда показания не соответствуют реальному положению. Это может быть вызвано загрязнением контактов или механическими повреждениями. Рекомендуется регулярно проверять и очищать соединения, а также осматривать устройство на наличие трещин или износа.
-
Проблемы с калибровкой:
Некорректная калибровка приводит к сбоям в работе системы управления. Для решения этой проблемы необходимо выполнить повторную калибровку, следуя инструкциям производителя. Важно использовать качественное оборудование для диагностики.
-
Электрические сбои:
Перепады напряжения могут вызвать сбои в работе устройства. Рекомендуется установить стабилизатор напряжения, чтобы защитить систему от резких изменений. Также стоит проверить проводку на наличие повреждений.
-
Износ компонентов:
Со временем механические части могут изнашиваться, что приводит к неправильной работе. В таких случаях необходимо заменить изношенные элементы. Регулярная профилактика поможет продлить срок службы устройства.
-
Неправильная установка:
Ошибки при установке могут привести к неправильной работе. Важно следовать инструкциям и проверять правильность монтажа. Если возникли сомнения, лучше обратиться к специалисту.
Своевременное выявление и устранение неисправностей позволит избежать серьезных проблем и обеспечит стабильную работу системы управления. Регулярное обслуживание и диагностика помогут поддерживать устройство в исправном состоянии.
Симптомы неисправности датчика
Также стоит обратить внимание на изменения в расходе топлива. Если наблюдается его резкое увеличение без видимых причин, это может свидетельствовать о неправильной работе системы управления. В таких случаях стоит проверить, как устройство реагирует на изменения положения педали акселератора.
Другим симптомом является затрудненный запуск. Если двигатель запускается с трудом или глохнет на холостом ходу, это может быть связано с неправильными показаниями, которые передаются в блок управления. Важно также следить за уровнем оборотов: если они колеблются, это может указывать на неисправность.
Не стоит игнорировать и индикаторы на приборной панели. Появление предупреждающих сигналов может указывать на сбои в работе системы. В таких случаях рекомендуется провести диагностику и проверить все компоненты, связанные с управлением двигателем.
При наличии указанных симптомов целесообразно провести проверку устройства на наличие механических повреждений или загрязнений. Регулярное обслуживание и чистка помогут избежать серьезных проблем в будущем.
Методы диагностики и проверки
Для оценки работоспособности устройства, отвечающего за управление воздушным потоком, применяются различные методы. Один из наиболее распространенных способов – использование мультиметра для проверки сопротивления. Сначала необходимо отключить разъем, затем измерить сопротивление между контактами. Нормальные значения должны находиться в пределах 0,5-5 кОм в зависимости от модели.
Следующий этап – проверка выходного сигнала. С помощью осциллографа можно визуализировать изменения напряжения при изменении угла открытия. При корректной работе сигнал должен изменяться плавно и без резких скачков. Неправильные показания могут указывать на неисправность.
Также стоит обратить внимание на механическую часть. Проверка на наличие заеданий или загрязнений может выявить проблемы, влияющие на точность работы. Для этого следует снять устройство и осмотреть его на предмет повреждений или загрязнений. Чистка может быть выполнена с помощью специального средства для очистки электроники.

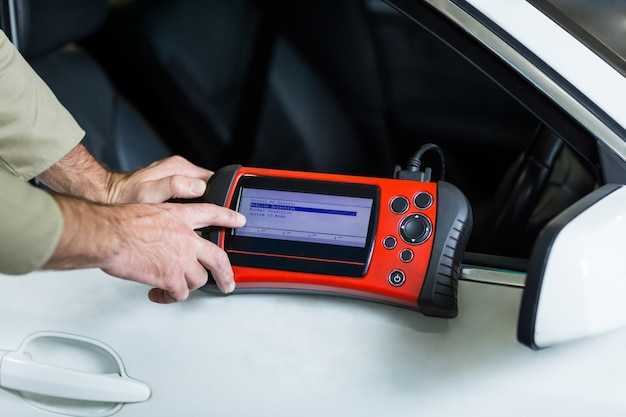

Не менее важным является тестирование на автомобиле. Подключение диагностического сканера позволяет получить информацию о кодах ошибок, связанных с работой системы управления. Если в памяти устройства имеются ошибки, это может указывать на необходимость замены или ремонта.
Регулярная проверка и диагностика помогут избежать серьезных неисправностей и продлить срок службы компонента. Рекомендуется проводить такие проверки не реже одного раза в год или при возникновении подозрений на неисправность.
Частые ошибки при установке
Установка сенсора может вызвать ряд затруднений, если не учесть некоторые моменты. Одна из главных проблем – неправильное выравнивание. Убедитесь, что механизм фиксируется в соответствии с указанными заводскими стандартами, так как неаккуратное положение может привести к сбоям в работе системы.
Следующая ошибка – игнорирование подключения проводов. Новички часто забывают о смене или подключении разъемов, что может вызвать неверное считывание данных. Перед началом установки исследуйте схему подключения и узнайте, какие контакты ответственны за разные функции.
Некоторые владельцы автомобилей не очищают место установки от грязи и старого герметика. Это может привести к плохому контакту и затруднить работу устройства. Используйте подходящие очистители для удаления загрязнений с поверхности.
Применение неоригинальных комплектующих тоже может стать источником проблем. Рекомендуется выбирать детали от проверенных производителей, чтобы избежать несовместимости и низкого качества. Это влияет на общую работоспособность системы и может вызвать преждевременные поломки.
Не забывайте об обжатии проводов. Плохое соединение может привести к перебоям в функционировании системы. Используйте соответствующие инструменты, чтобы обеспечить надежный контакт.
Неверное калибровка – еще одна ошибка. После установки обязательно проверьте параметры работы. Неправильные настройки могут вызвать резкие изменения в механиках управления двигателем.
Изучите документацию, чтобы понимать требования к установке. Это поможет избежать значительной части распространенных проблем и обеспечит долгую и стабильную работу системы.
Ремонт или замена: что выбрать?
При возникновении неисправностей в системе управления двигателем, владельцы автомобилей часто сталкиваются с выбором между ремонтом и заменой компонента. Важно учитывать несколько факторов, чтобы принять обоснованное решение.
Первый аспект – это стоимость. Ремонт может обойтись значительно дешевле, особенно если проблема связана с незначительными повреждениями или загрязнениями. Например, очистка контактов или замена изношенных деталей может восстановить работоспособность устройства без больших затрат.
Второй фактор – это срок службы. Если компонент уже долго эксплуатировался и имеет признаки износа, замена может быть более целесообразной. Новая деталь обеспечит надежность и стабильную работу системы, что особенно важно для безопасности автомобиля.
Третий момент – доступность запчастей. В некоторых случаях найти оригинальные или качественные аналоги может быть сложно. Если замена требует длительного ожидания, ремонт может стать более практичным решением.
Также стоит учитывать уровень квалификации специалиста. Если у вас есть опыт и навыки, можно попробовать отремонтировать самостоятельно. В противном случае, лучше доверить работу профессионалам, чтобы избежать дополнительных проблем.
Советы по профилактике неисправностей
Для поддержания работоспособности устройства контроля воздушного потока важно выполнять регулярные проверки и обслуживания. Вот несколько рекомендаций:
- Регулярная диагностика: Проводите проверку на наличие ошибок с помощью специального оборудования. Это поможет выявить отклонения в работе до возникновения серьезных проблем.
- Чистка контактов: Осуществляйте периодическую чистку электрических соединений. Загрязнение может привести к неправильной работе и сбоям в передаче сигналов.
- Замена прокладок: Следите за состоянием прокладок в системе впуска. Износ может вызвать подсос воздуха, что негативно скажется на работе системы.
- Проверка питания: Убедитесь в стабильности питания. Низкое напряжение может приводить к неверной работе устройства. Используйте мультиметр для контроля над электросетью.
- Состояние проводки: Регулярно осматривайте провода на наличие повреждений или коррозии. Постоянная вибрация может негативно сказаться на их целостности.
Наблюдайте за поведением движка. Любые изменения в его работе, такие как повышение расхода топлива или нестабильные обороты, могут сигнализировать о проблемах в системе.
Ведение журнала технического обслуживания поможет вам отслеживать проведенные работы и предсказывать будущие мероприятия по уходу за системой.
