Установка камеры заднего вида на ВАЗ 2107 — это отличный способ повысить безопасность при парковке и маневрировании задним ходом. Эта простая и эффективная технология позволяет водителю иметь полный обзор за автомобилем, что существенно снижает риск дорожно-транспортных происшествий.
Пошаговая инструкция по установке камеры заднего вида на ВАЗ 2107 поможет вам провести процесс максимально быстро и качественно. В первую очередь, необходимо выбрать правильное место для установки камеры. Рекомендуется устанавливать ее на задней части автомобиля, вблизи номерного знака. Это позволит получить наиболее широкий угол обзора и не мешать сигнальным огням.
После выбора места, следующим шагом является подключение камеры заднего вида к автомобильной электропроводке. Для этого необходимо ознакомиться с инструкцией производителя и подключить провода согласно указаниям. Важно убедиться, что все соединения надежно зафиксированы и изолированы от внешней среды.
Подготовка к установке
Перед установкой камеры заднего вида на ВАЗ 2107 необходимо выполнить некоторые подготовительные работы. В первую очередь, прежде чем приступить к установке, нужно прочитать инструкцию по установке, предоставленную производителем камеры.
Важно убедиться, что все необходимые комплектующие и инструменты для установки камеры заднего вида на ВАЗ 2107 доступны. Комплект должен включать в себя камеру заднего вида, провода, разъемы, монтажные крепления и инструменты для установки.
Для начала, нужно отключить аккумулятор машины. Это важно, так как установка камеры заднего вида включает в себя работу с электрическими проводами и подключение к существующей электрической схеме автомобиля. Отключение аккумулятора поможет избежать возможных коротких замыканий и повреждения электрооборудования автомобиля.
Затем следует исследовать место установки камеры заднего вида на задней части автомобиля. ВАЗ 2107 имеет несколько вариантов размещения камеры заднего вида: на номерном знаке, на задней полке или на специальном кронштейне. Определите, какой вариант подходит вам больше всего и подготовьте необходимые монтажные крепления.
Выбор способа подключения камеры заднего вида к мультимедийной системе автомобиля также является важным этапом подготовки. Существуют два основных способа подключения: проводной и беспроводной. Проводной способ требует прокладки кабеля от камеры заднего вида до мультимедийной системы автомобиля, в то время как беспроводной способ использует радиосигналы для передачи видеосигнала. В зависимости от ваших предпочтений, выберите подходящий способ.
Подготовка к установке камеры заднего вида на ВАЗ 2107 подразумевает также осмотр кузова автомобиля и определение наилучшего места для размещения проводов. ВАЗ 2107 имеет некоторые особенности в части кузова, которые нужно учесть при выборе места размещения проводов, чтобы они были скрыты от посторонних взглядов и не подвергались повреждению.
Важно также учесть особенности мультимедийной системы автомобиля. Проведите проверку и убедитесь, что мультимедийная система поддерживает подключение камеры заднего вида и имеет соответствующие разъемы.
Таким образом, подготовка к установке камеры заднего вида на ВАЗ 2107 включает в себя следующие шаги:
| 1. | Ознакомление с инструкцией по установке |
| 2. | Проверка наличия необходимых комплектующих и инструментов |
| 3. | Отключение аккумулятора машины |
| 4. | Исследование места установки камеры заднего вида |
| 5. | Выбор способа подключения камеры заднего вида |
| 6. | Осмотр кузова и выбор места для размещения проводов |
| 7. | Проверка совместимости мультимедийной системы автомобиля |
Выбор места для установки
Перед началом установки камеры заднего вида на ВАЗ 2107 важно правильно выбрать место для ее размещения. От того, где будет располагаться камера, зависит качество изображения и удобство ее использования. Следуйте этим рекомендациям, чтобы выбрать оптимальное место:
1. Угол обзора
Основной критерий при выборе места установки – обеспечение наиболее широкого угла обзора. Камера должна покрывать всю область позади автомобиля, таким образом предотвращая возможные столкновения при движении задним ходом. Угол обзора камеры может быть ограничен размером заднего окна и формой кузова, поэтому рекомендуется выбирать просторное и плоское место для установки камеры.
2. Защита от повреждений
Камера заднего вида во время движения может подвергаться воздействию погодных условий, механическим воздействиям и вибрации. Чтобы предотвратить повреждения камеры, рекомендуется установить ее в месте, где она будет защищена от неблагоприятных факторов. Например, можно выбрать место за бампером или под задним номером, чтобы минимизировать риск повреждения при столкновении или парковке.
Важно также обеспечить надежное крепление камеры, чтобы она не сдвигалась и не провисала во время движения. Воспользуйтесь рекомендациями производителя для правильной установки и закрепления камеры заднего вида.
Принимая во внимание эти рекомендации и особенности вашего автомобиля, установите камеру заднего вида на ВАЗ 2107 в оптимальном месте, чтобы обеспечить безопасность и комфорт во время парковки и маневрования задним ходом.
Подготовка инструментов и материалов
Перед тем, как установить камеру заднего вида на ВАЗ 2107, вам понадобятся следующие инструменты и материалы:
— Отвертка или специальный ключ для отворачивания винтов. Им понадобится для снятия номерного знака и заднего фонаря;
— Трещотка с насадкой на 10 или 13 мм для откручивания крышки номерного знака и заднего фонаря;
— Вертикальная дрель или пистолет для краски. Они понадобятся для просверливания отверстий и покраски стойки заднего номерного знака;
— Сверло диаметром 8 мм и сверло диаметром 14 мм. Они понадобятся для просверливания отверстий под крепежные элементы;
— Уровень для правильного расположения камеры заднего вида;
— Крепежные элементы, в комплекте с камерой заднего вида должны быть шурупы или винты для крепления камеры, а также кабель для подключения камеры к монитору;
— Диэлектрическая лента для обмотки соединений кабелей, чтобы предотвратить короткое замыкание;
— Инструкция по установке камеры заднего вида на ВАЗ 2107. Обязательно изучите ее внимательно перед началом работ.

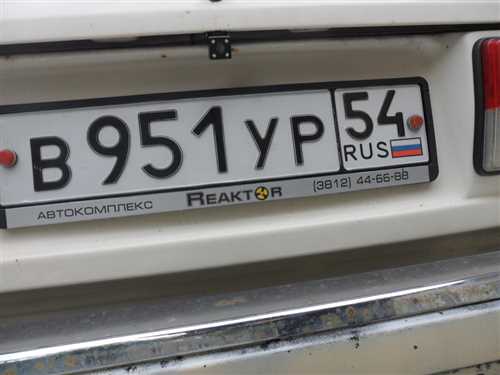

Демонтаж заднего фонаря
Перед установкой камеры заднего вида на ВАЗ 2107 необходимо демонтировать задний фонарь. Следуйте этой пошаговой инструкции для выполнения данной операции:
| Шаг 1: | Откройте багажник, чтобы получить доступ к задней части автомобиля. |
| Шаг 2: | На задней стороне багажника найдите крепежные винты или зажимы, которые удерживают задний фонарь. |
| Шаг 3: | Используя отвертку или специальный инструмент, ослабьте винты или отжмите зажимы и удалите их полностью. |
| Шаг 4: | Осторожно вытащите задний фонарь из автомобиля, избегая повреждений проводки и других частей. |
После выполнения этих шагов вы сможете продолжить установку камеры заднего вида на ВАЗ 2107.
Подключение кабеля камеры
Чтобы установить камеру заднего вида на ВАЗ 2107, необходимо правильно подключить кабель камеры к автомобильной электросистеме. Для этого следуйте указанным ниже шагам:
Шаг 1: Выбор места установки
Выберите подходящее место для установки камеры заднего вида, на задней части автомобиля. Обратите внимание на видимость и угол обзора, чтобы получить наилучшую картину при использовании камеры.
Шаг 2: Подготовка провода
Откройте капот ВАЗ 2107 и подготовьте провод, который будет использоваться для подключения кабеля камеры. Рекомендуется использовать провод сечением не менее 0,5 мм?, чтобы обеспечить надежное соединение и передачу сигнала.
Шаг 3: Подключение кабеля
Возьмите кабель камеры и подключите его к автомобильной электросистеме. Наиболее распространенным способом подключения является использование распределительного блока питания или соединительной проводки.
Для подключения через распределительный блок питания:
| Порядок действий | Описание |
|---|---|
| 1 | Выключите зажигание и отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить возможное короткое замыкание или повреждение электрооборудования. |
| 2 | Установите распределительный блок питания в удобном месте, где он будет надежно закреплен и не будет мешать другим деталям автомобиля. |
| 3 | |
| 4 | |
| 5 | При необходимости проведите дополнительные прокладки или закрепления для кабеля, чтобы он был надежно защищен от повреждений или провисания. |
| 6 | При необходимости подключите кабель к заднему ходу автомобиля, чтобы камера активировалась автоматически при включении этого режима. |
| 7 | Проверьте работу камеры заднего вида и убедитесь, что изображение отображается на экране автомобильного мультимедийного устройства или водительской панели. |
| 8 | Закрепите провода и распределительный блок питания таким образом, чтобы они не мешали другим элементам автомобиля и не создавали повышенной травмоопасности. |
После выполнения всех указанных выше шагов, камера заднего вида будет готова к использованию на ВАЗ 2107. Проверьте работу камеры перед началом движения и настройте угол обзора при необходимости.
Разметка места для установки камеры
Прежде чем установить камеру заднего вида на ВАЗ 2107, необходимо правильно разметить место для ее установки. Это позволит обеспечить оптимальный угол обзора и удобство использования камеры.
Для начала, определите оптимальное место на задней стороне автомобиля, где будет установлена камера. Рекомендуется выбрать место возле номерного знака, чтобы обеспечить наилучший обзор задней части автомобиля.
С помощью линейки и маркера отметьте точку на задней стороне автомобиля, где будет расположена камера. Учтите, что камера должна быть установлена на уровне, чтобы обеспечить правильное отображение изображения.
Далее, с помощью дырокола или сверла, выполните отверстие для кабеля камеры. Отверстие должно быть сделано на задней панели автомобиля, вблизи места установки камеры.
После этого, с помощью отвертки и крепежных элементов, крепко закрепите камеру на выбранном месте. Убедитесь, что камера надежно фиксируется и не имеет лишних движений.
Завершите процесс установки, тщательно протянув кабель камеры через отверстие, которое вы сделали ранее. Убедитесь, что кабель камеры идеально сочетается с местом проведения кабеля внутри автомобиля.
После завершения всех шагов установки камеры заднего вида, приступите к подключению камеры к монитору или автомобильной системе навигации. Перед этим, рекомендуется тщательно изучить инструкцию камеры и следовать указанным в ней рекомендациям.
Обратите внимание, что установка камеры заднего вида на ВАЗ 2107 требует аккуратности и точности. Если у вас нет достаточного опыта или знания в автомобильных системах, рекомендуется обратиться к специалисту для установки камеры.
Прокладка кабеля карманом
Один из вариантов прокладки кабеля — использование кармана, который расположен под обивкой задней накладки вокруг обратной стороны багажного отделения. Для этого необходимо:
- Снять заднюю накладку, аккуратно отжав ее от корпуса автомобиля.
- Найти карман, который закрывается сзади. Обычно он находится на середине задней накладки.
- Вставить кабель в карман, начиная снизу и продвигая его вверх. Старайтесь уложить кабель аккуратно, избегая лишних складок и изгибов.
- После того как кабель прокладывается по всей длине кармана, закрепить его таким образом, чтобы он не выпадал или вываливался.
Этот вариант прокладки кабеля обеспечивает надежное и эстетичное решение, так как кабель будет скрыт от взглядов и не будет мешать открытию или закрытию багажного отделения.
Установка камеры и фиксация крепежом
После того, как вы выбрали и приобрели камеру заднего вида для вашей ВАЗ 2107, настало время приступить к ее установке. В этом разделе я расскажу вам о том, как правильно установить камеру и надежно закрепить ее на автомобиле.
1. Определите место установки камеры заднего вида. Рекомендуется размещать камеру на задней части автомобиля таким образом, чтобы она имела наилучший обзор и не загораживала другие элементы.
2. Откройте крышку багажника и найдите место, которое лучше всего подходит для установки камеры. Обратите внимание на то, чтобы камера была установлена горизонтально и выровнена по центру.
3. Подготовьте крепеж для камеры заднего вида. Обычно камеры комплектуются специальным крепежом, который позволяет надежно закрепить камеру на задней части автомобиля. Убедитесь, что вы имеете все необходимые элементы для установки.
4. Приступайте к фиксации камеры заднего вида. Осуществите установку согласно инструкции, приложенной к камере. Обычно процесс установки сводится к закреплению камеры на подходящую поверхность с помощью винтов или других средств крепления.
5. Проверьте надежность крепежа и правильность позиционирования камеры заднего вида на автомобиле. Убедитесь, что камера не двигается и остается неподвижной во время движения.
6. Подключите камеру к автомобильной системе или магнитофону, если это необходимо. В большинстве случаев, для подключения камеры требуется проводка и временный отключение электричеством соответствующих устройств.
7. Завершите установку камеры заднего вида. Закройте крышку багажника и убедитесь в том, что камера надежно закреплена и готова к работе.
Теперь вы знаете, как правильно установить камеру заднего вида на вашу ВАЗ 2107. Следуйте инструкции и рекомендациям, чтобы получить качественное изображение при парковке и повысить безопасность на дороге.
Подключение камеры к питанию
После того, как камера заднего вида установлена на автомобиль ВАЗ 2107 и закреплена на задней части машины, необходимо правильно подключить ее к питанию. Для этого потребуется провести несколько шагов.
Шаг 1: Выбор и подготовка питающего провода
Перед тем, как приступить к подключению камеры к питанию, необходимо выбрать и подготовить питающий провод. Лучше всего использовать провод сечением не менее 0,5 мм2 и с изоляцией, предназначенной для автомобильных условий эксплуатации.
После выбора подходящего провода следует отрезать от него нужную длину, учитывая расположение источника питания и камеры заднего вида. Затем обнажаем концы провода на 1-2 сантиметра, чтобы получить доступ к медным жилам.
Шаг 2: Подключение провода к источнику питания
Вторым шагом является подключение провода к источнику питания. Обычно в автомобиле находится разъем для подключения аксессуаров или, в случае его отсутствия, можно использовать гнездо прикуривателя.
Для подключения провода к разъему или гнезду следует аккуратно соединить медные жилы провода с соответствующими контактами. Для надежности соединения можно использовать пайку или клеммные зажимы.
Шаг 3: Подключение провода к камере заднего вида
Последним шагом является подключение провода к камере заднего вида. Для этого следует обратить внимание на разъем камеры и правильно соединить медные жилы провода с соответствующими контактами.
При этом необходимо убедиться, что соединение провода с камерой достаточно прочное и надежное, чтобы избежать возможных проблем с питанием или потерей сигнала.
После того, как все провода подключены, следует проверить работу камеры заднего вида, включив задний ход. В случае возникновения проблем, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей.
Установка передней камеры
Шаг 1: Выберите подходящее место для установки передней камеры. Рекомендуется выбирать место, которое обеспечит наилучший обзор.
Шаг 2: Откройте капот автомобиля и найдите подходящее место для размещения камеры. Убедитесь, что место выбрано таким образом, чтобы камера была защищена от возможных повреждений и обеспечивала хороший обзор.
Шаг 3: Отметьте место установки и подготовьте его для крепления. Для этого может потребоваться использование отвертки или другого инструмента.
Шаг 4: Подключите камеру к системе автомобиля, следуя инструкциям производителя. Обычно передняя камера подключается к дисплею, который установлен на передней панели автомобиля.
Шаг 5: Установите камеру на выбранное место, следуя инструкциям производителя. Обычно камера крепится при помощи специальных кронштейнов и болтов.
Шаг 6: Проверьте работоспособность камеры, включив систему заднего вида. Убедитесь, что изображение передней камеры отображается на дисплее.
Шаг 7: Закрепите кабель от камеры, чтобы он не мешал и не повредился. При необходимости используйте кабельные стяжки для фиксации кабеля.
Шаг 8: Закройте капот автомобиля и проверьте, чтобы все было крепко закреплено и безопасно.
Не забудьте обратиться к инструкции производителя перед началом установки, так как каждая система может иметь свои особенности и требования.
Проверка работоспособности камеры
После установки камеры заднего вида на ВАЗ 2107, необходимо проверить ее работоспособность. В этом разделе мы приведем рекомендации по проверке камеры и оценке качества изображения.
Подключение камеры
Перед началом проверки убедитесь, что камера правильно подключена к системе автомобиля. Проверьте, что кабель камеры надежно подключен к монитору и источнику питания.
Проверка изображения
Для проверки качества изображения, включите зажигание автомобиля и переведите его в режим заднего хода.
- Убедитесь, что на экране монитора отображается изображение с камеры заднего вида.
- Оцените четкость и контрастность изображения. Убедитесь, что изображение достаточно четкое для безопасного маневрирования задним ходом.
- Переведите рычаг трансмиссии в режим Парковка и убедитесь, что изображение на экране монитора плавно исчезает, указывая на правильную работу камеры.
Если вы заметили какие-либо проблемы с работой камеры, вам может потребоваться провести дополнительные проверки или скорректировать установку. Обратитесь к руководству пользователя камеры заднего вида, чтобы получить более подробную информацию о проверке и устранении неполадок.
Завершение установки и рекомендации по эксплуатации
После того, как вы закрепили камеру заднего вида на вашем ВАЗ 2107, вам остается только завершить установку. Подключите камеру к монитору или мультимедийной системе вашего автомобиля, следуя инструкции производителя. Убедитесь, что все провода надежно закреплены и не могут повредиться во время движения.
Проверка работоспособности
После завершения установки вы должны проверить работоспособность вашей новой камеры заднего вида. Запустите систему и убедитесь, что изображение передается на монитор или другой устройство. Убедитесь, что камера работает корректно при включении задней передачи автомобиля, а также при включении фар.
Рекомендации по эксплуатации
Чтобы ваша установленная камера заднего вида на ВАЗ 2107 служила вам долго и надежно, придерживайтесь следующих рекомендаций:
- Бережное использование: Избегайте ударов и механических повреждений камеры. Она должна быть защищена от прямых солнечных лучей и сильных температурных перепадов.
- Регулярная очистка: Регулярно чистите линзу камеры от грязи, пыли или других загрязнений, чтобы осуществление максимально четкое изображение.
- Проверка состояния проводов: Периодически осмотрите состояние проводов, подсоединенных к камере. Если обнаружены повреждения или износ, замените провода перед использованием.
- Осторожный монтаж деталей: При установке и монтаже запчастей для камеры, следуйте инструкции производителя и осторожно работайте с электронными компонентами.
Следуя этим рекомендациям, вы сможете наслаждаться комфортом и безопасностью, которые предоставляет камера заднего вида на вашем ВАЗ 2107.
