В процессе эксплуатации автомобиля может возникнуть необходимость в обновлении некоторых компонентов электрической системы. Одним из таких элементов является токоприёмник, который отвечает за передачу электрической энергии от генератора к аккумулятору. Неполадки в его работе могут привести к проблемам с зарядкой и, как следствие, к сбоям в функционировании автомобиля.
Перед началом работы важно подготовить все необходимые инструменты и материалы. Вам понадобятся: новый токоприёмник, набор ключей, отвертка, мультиметр для проверки электрических соединений и защитные перчатки. Убедитесь, что автомобиль находится на ровной поверхности, а аккумулятор отключен для предотвращения короткого замыкания.
Процесс замены включает несколько этапов. Сначала необходимо снять старый токоприёмник, аккуратно отсоединив все провода. Затем следует установить новый элемент, убедившись в надежности всех соединений. После установки рекомендуется проверить работоспособность системы с помощью мультиметра, чтобы удостовериться в отсутствии проблем с зарядкой.
Подготовка и снятие генератора для доступа к токоприёмнику
Перед началом работ отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Для удобства доступа поднимите переднюю часть автомобиля и зафиксируйте его на подставках.
Удалите защитный кожух двигателя, если он установлен. Это освободит пространство для манипуляций с узлом электроснабжения.
- Отсоедините электрические разъёмы от корпуса устройства, отметив расположение проводов для правильной сборки.
- Снимите ремень привода: ослабьте натяжной ролик с помощью ключа на 17 мм и аккуратно снимите ремень с шкива.
- Отверните крепёжные болты. Обычно используются болты под головку на 13 и 15 мм, расположенные сверху и снизу корпуса.
- Аккуратно извлеките узел, смещая его вперёд и немного вниз, чтобы избежать повреждения проводов и креплений.
Убедитесь, что все элементы отсоединены, и узел свободен от других деталей. После демонтажа можно приступать к работе с внутренними компонентами.

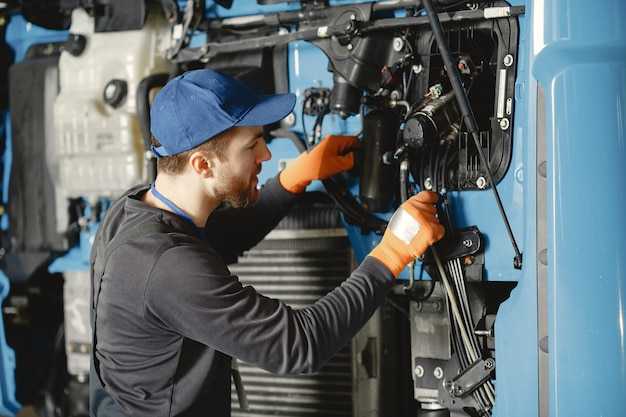

Инструменты и материалы, необходимые для работы
Для выполнения процедуры потребуется набор инструментов и материалов, которые обеспечат качественное выполнение задачи. В первую очередь, вам понадобятся:
Инструменты:
- Набор ключей (торцевые и рожковые) различных размеров для откручивания крепежных элементов.
- Отвертки (плоская и крестовая) для работы с различными винтами.
- Плоскогубцы для захвата и удержания мелких деталей.
- Динамометрический ключ для соблюдения необходимых моментов затяжки.
- Ключ для свечей зажигания, если потребуется доступ к ним.
- Ножницы по металлу или кусачки для обрезки проводов.
- Фонарик для освещения труднодоступных мест.
Материалы:
- Новый токоприемник, соответствующий характеристикам вашего устройства.
- Изолента для защиты соединений и предотвращения короткого замыкания.
- Контактная смазка для улучшения проводимости и защиты от коррозии.
- Чистящие средства для удаления загрязнений с контактов.
- Защитные перчатки для обеспечения безопасности во время работы.
Подготовив все перечисленное, вы сможете приступить к работе с уверенностью в том, что у вас есть все необходимое для успешного завершения процесса.
Обеспечение безопасности перед началом работ
Перед выполнением операций с электрической частью автомобиля следует отключить клемму аккумулятора, чтобы предотвратить случайное короткое замыкание и искрение. Используйте изолированные инструменты, чтобы минимизировать риск поражения током.
Рабочее место должно быть хорошо освещено и проветриваемо. Уберите все посторонние предметы, которые могут помешать или вызвать травму при манипуляциях с узлами системы зарядки.
Надевайте защитные перчатки с хорошей амортизацией для предотвращения порезов и ожогов. Рекомендуется использовать очки, чтобы защитить глаза от возможных брызг электролита аккумулятора или мелких деталей.
Перед началом осмотра и демонтажа убедитесь в отсутствии влаги на корпусе и местах контакта, так как это повышает вероятность короткого замыкания и коррозии элементов.
Внимательно ознакомьтесь с технической документацией по конкретной модели автомобиля и используйте только рекомендованные производителем приспособления и крепежные детали.
Не приступайте к работам на прогретом двигателе – подождите, пока температура узлов снизится до безопасного уровня, чтобы избежать ожогов и деформаций компонентов.
Если в процессе эксплуатации наблюдались признаки неисправности системы питания, проведите диагностику с помощью мультиметра и других специализированных приборов, чтобы исключить скрытые дефекты перед вмешательством.
Отсоединение аккумулятора и других соединений
Перед началом работ необходимо отключить источник питания для предотвращения коротких замыканий и повреждений электрической системы. Для этого следует:
- Снять минусовую клемму с аккумуляторной батареи с помощью гаечного ключа на 10 мм. Важно сначала отключать именно минус, чтобы минимизировать риск замыкания на корпус.
- Зафиксировать клемму в положении, где она не сможет случайно коснуться клеммы аккумулятора или металлических частей авто.
- Отсоединить плюсовую клемму, если требуется дополнительная изоляция электросети.
После отключения батареи необходимо проверить и отсоединить все провода, связанные с генератором и его обмотками:
- Отвинтить и снять силовой кабель с генератора, который обычно закреплен гайкой или болтом М8.
- Отсоединить разъемы регулятора напряжения, аккуратно нажав фиксатор или сжав защелку.
- Если присутствуют дополнительные провода управления или датчики, отсоединить их, запомнив или пометив расположение для правильной сборки.
Внимание к состоянию контактов и клемм поможет избежать проблем с повторным подключением и обеспечит надежное функционирование электрической цепи после сборки.
Демонтаж ремня привода генератора
Для начала обеспечьте доступ к двигателю. Снимите защитные элементы, если они установлены. Убедитесь, что электронная система автомобиля отключена. Полезно иметь под рукой инструмент для удаления ремня.
Основное внимание уделите натяжному устройству. Для этого вам потребуется гаечный ключ или трещотка. Ослабьте гайку натяжителя, поворачивая её против часовой стрелки. Это снизит натяжение на ремне. Будьте внимательны к направлению вращения, чтобы не повредить механизм.
После ослабления натяжителя аккуратно снимите ремень с шкива привода. Изначально рекомендуется записать порядок расположения ремня, чтобы упростить установку нового. Если износ заметен, рекомендуйте заменить компоненты привода при замене ремня.
Проверьте состояние других натяжных элементов и шкивов для предотвращения будущих поломок. Убедитесь, что все крепления затянуты, а механизмы функционируют без излишнего трения. Это часть общей профилактики.
После снятия старого ремня вы можете приступить к следующему этапу, ориентируясь на ранее зафиксированные детали установки.
Освобождение креплений генератора и его извлечение из моторного отсека
Перед началом работы необходимо убедиться в отключении аккумулятора, чтобы избежать короткого замыкания. Доступ к креплениям вы сможете получить, сняв пластиковую крышку, если она имеется. Это облегчит процесс.
Сначала ослабьте натяжение ремня привода вспомогательных агрегатов. Для этого поворачивайте натяжитель по часовой стрелке с помощью специального ключа. После ослабления ремня аккуратно снимите его с шкива электроагрегата.
Далее, вам нужно открутить болты, держащие агрегат на месте. Обычно их два или три. Эти крепления находятся сверху и сбоку устройства. Используйте подходящий инструмент, чтобы избежать повреждения головок болтов.
После того, как вы открутите все крепления, освободите электропроводку, отсоединяя разъемы от пластиковых клипс. Берите ножницы с закругленными концами, если клипсы слишком жесткие, чтобы их отщипнуть.
Теперь аккуратно приподнимите агрегат и извлеките его, внимательно контролируя, чтобы никакие шланги или провода не повреждались. Подъем должен быть ровным и аккуратным, чтобы избежать заклинивания.
Используйте шпатель или плоский инструмент, если агрегат зажат. Это поможет вам добраться до места, где он сидит, не повреждая окружающие компоненты. После его извлечения осмотрите отсеки для возможных повреждений или загрязнений.

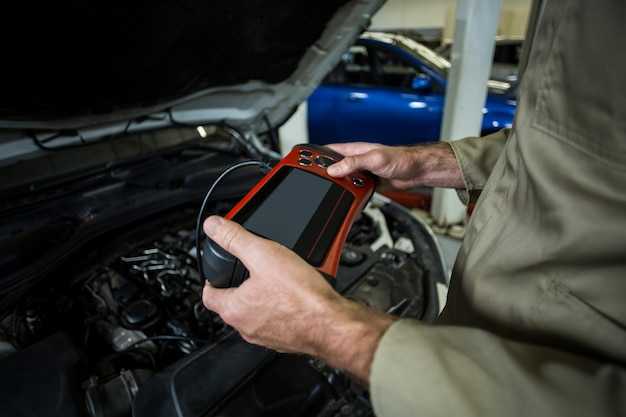

Замена токоприёмника генератора: пошаговая инструкция
Для выполнения работы потребуется набор инструментов: ключи, отвертки, мультиметр и, возможно, плоскогубцы. Убедитесь, что автомобиль находится на ровной поверхности и выключен.
1. Отключите аккумулятор. Сначала снимите отрицательную клемму, чтобы избежать короткого замыкания.
2. Найдите генератор. Он обычно расположен в передней части двигателя. Убедитесь, что у вас есть доступ к его креплениям и проводам.
3. Снимите все электрические соединения. Обратите внимание на порядок подключения, чтобы не допустить ошибок при установке нового элемента.
4. Ослабьте крепежные болты генератора. Используйте подходящий ключ, чтобы аккуратно открутить их. Не забудьте поддерживать генератор, чтобы он не упал.
5. Извлеките старый токоприёмник. Обычно он крепится на задней части генератора. Аккуратно отсоедините его, следя за тем, чтобы не повредить другие компоненты.
6. Установите новый элемент. Убедитесь, что он правильно зафиксирован и все соединения надежны.
7. Закрепите генератор на месте. Убедитесь, что все болты затянуты, и генератор надежно установлен.
8. Подключите электрические соединения в обратном порядке. Проверьте, чтобы все провода были надежно зафиксированы.
9. Подключите аккумулятор. Сначала установите положительную клемму, затем отрицательную.
10. Проверьте работу системы. Запустите двигатель и убедитесь, что все работает корректно. Используйте мультиметр для проверки напряжения на выходе.
Следуя этой инструкции, вы сможете самостоятельно выполнить замену без лишних затрат на сервисные услуги.

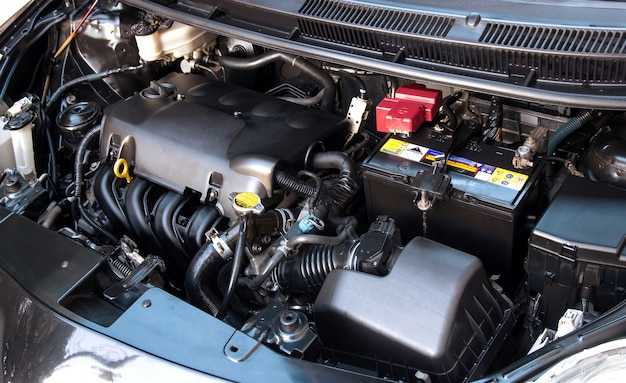

Обнаружение неисправности и диагностика токоприёмника
Следующий этап – проверка напряжения на выходе. Используйте мультиметр для измерения напряжения на клеммах устройства. Нормальные значения должны находиться в диапазоне от 13.5 до 14.5 вольт при работающем двигателе. Если показания ниже, это может указывать на неисправность.
Также стоит проверить целостность проводов и соединений. Неправильные или ослабленные соединения могут привести к потере напряжения. Используйте тестер для проверки сопротивления проводов. Значения, превышающие 0.5 Ом, могут свидетельствовать о проблемах.
Для более детальной диагностики можно воспользоваться осциллографом. Он позволит увидеть форму сигнала и выявить возможные колебания, которые могут указывать на неисправности в системе. Нестабильный сигнал может быть признаком износа или повреждения компонентов.
| Проверка | Нормальные значения | Признаки неисправности |
|---|---|---|
| Напряжение на выходе | 13.5 — 14.5 В | Менее 13.5 В |
| Сопротивление проводов | Менее 0.5 Ом | Более 0.5 Ом |
| Форма сигнала | Стабильная | Нестабильная |
При наличии подозрений на неисправность, рекомендуется обратиться к специалисту для более глубокой диагностики и устранения проблемы. Это поможет избежать дальнейших повреждений и обеспечит надежную работу электрической системы автомобиля.
Снятие старого токоприёмника и подготовка к установке нового
Перед началом работ отключите батарею. Необходимый инструмент включает ключи и отвертки соответствующих размеров. Убедитесь, что вы находитесь в хорошо освещённом месте.
Первый этап – снятие подключения. Найдите главный кабель, который ведёт к старому устройству. Аккуратно отсоедините его, избегая повреждения проводов. Затем удалите дополнительные соединения, если такие имеются.
Далее необходимо удалить крепления. Обратите внимание на их расположение и тип. Если используется болт, аккуратно открутите его с помощью соответствующего инструмента. В некоторых случаях может потребоваться отвёртка или шестигранник. Сохраняйте крепежные элементы для дальнейшей установки.
После того как все соединения отсоединены и крепления сняты, аккуратно извлеките старый блок. Делайте это осторожно, чтобы не повредить окружающие детали. Поднимайте устройство вертикально, избегая излишнего усилия.
Теперь подготовьте место для нового элемента. Протрите поверхность от грязи и загрязнений. Убедитесь, что нет коррозии или других повреждений, которые могут помешать установке. Просмотрите новые детали на предмет соответствия и целостности.
Перед установкой рекомендовано свериться с техническими характеристиками нового устройства и, если есть необходимость, провести дополнительный анализ проводки.
| Этап | Описание |
|---|---|
| Отключение питания | Снять подключение аккумулятора. |
| Снятие соединений | Отсоединить все провода и разъёмы. |
| Удаление креплений | Открутить все крепежи, которые удерживают элемент. |
| Извлечение старого блока | Аккуратно демонтировать изделие из места установки. |
| Подготовка к установке | Очистить место установки и проверить новые детали. |
Правильное крепление нового токоприёмника
При установке нового устройства необходимо убедиться в его надежной фиксации. Подбор крепежных элементов имеет ключевое значение. Используйте оригинальные или качественные альтернативные болты, которые соответствуют стандартам производителя.
Перед началом процесса проверьте детали. Убедитесь, что поверхности соединений чистые. Загрязнения могут привести к плохому контакту. Используйте спиртосодержащие средства для очистки мест крепления.
При монтаже следует ориентироваться на момент затяжки. Избыточная сила может повредить детали, поэтому используйте динамометрический ключ. Рекомендуемый момент для крепления составляет 20–25 Нм.
Не забывайте о положении нового устройства. Оно должно соответствовать общей конфигурации системы. Расположение кабелей также играет роль, они не должны испытывать излишнего натяжения.
После установки проведите тестовую проверку. Запустите двигатель и убедитесь в отсутствии посторонних шумов. Визуально оцените место крепления на предмет вибраций.
Правильное выполнение каждого этапа гарантирует надежность работы системы. Следование этим указаниям поможет избежать неожиданных поломок в будущем.
Проверка соединений и сборка компонентов
Перед началом сборки компонентов необходимо тщательно проверить все соединения. Убедитесь, что контакты чистые и не имеют коррозии. Используйте специальный очиститель для контактов, чтобы удалить загрязнения и обеспечить надежный контакт.
Проверьте целостность проводов. Наличие трещин или повреждений может привести к плохой проводимости. Если обнаружены дефекты, замените поврежденные участки или провода целиком.
При соединении компонентов следите за правильной полярностью. Неправильное подключение может вызвать короткое замыкание или повреждение оборудования. Используйте маркировку на проводах и разъемах для упрощения процесса.
После проверки соединений приступайте к сборке. Убедитесь, что все элементы плотно прилегают друг к другу. Используйте подходящие инструменты для затяжки крепежей, чтобы избежать ослабления соединений в будущем.
После завершения сборки проведите тестирование системы. Включите питание и проверьте работу всех компонентов. Обратите внимание на возможные шумы или перегрев, которые могут указывать на проблемы в соединениях.
При необходимости выполните корректировку или повторную проверку соединений. Это поможет избежать дальнейших неисправностей и обеспечит стабильную работу системы.
Проверка работы и установление исправности после замены
После установки нового компонента важно удостовериться, что всё функционирует корректно. Следуйте поэтапно указанным рекомендациям:
- Запустите двигатель и дайте ему поработать несколько минут. Обратите внимание на звуки: отсутствие посторонних шумов свидетельствует о правильной установке.
- Проверьте наличие warning-сигналов на приборной панели. Если индикатор зарядки не горит, это хороший знак.
- Используйте мультиметр для измерения напряжения на выходе. Нормальные значения колеблются от 13.8 до 14.5 В при включенном двигателе.
- Наблюдайте за работой электросистемы: освещение должно быть стабильным, а работа электроприборов – корректной. Если наблюдаются сбои, потребуется повторная проверка подключения.
Если всё проходит без проблем, завершающим шагом будет проверка соединений и креплений. Все элементы должны быть зафиксированы надежно, чтобы избежать будущих проблем.
- Проводка не должна быть повреждена.
- Обратите внимание на отсутствие коррозии на контактах.
- Убедитесь, что все разъемы плотно соединены.
Заключительная проверка обеспечит бесперебойную работу системы и предотвратит возникновение неисправностей в будущем.
—
Для выполнения работы по замене элемента, отвечающего за передачу электричества от генератора к аккумулятору, потребуется несколько инструментов: ключи, отвертки, мультиметр и, возможно, плоскогубцы. Перед началом процесса отключите аккумулятор, чтобы избежать короткого замыкания.
Сначала необходимо снять защитный кожух, если он имеется. Это обеспечит доступ к генератору. Проверьте состояние проводов и соединений. Если они повреждены, их следует заменить.
Далее открутите крепежные болты, фиксирующие генератор. Обычно это 2-3 болта, которые могут потребовать применения ключа с удлинителем. После этого аккуратно извлеките генератор из его посадочного места.
На следующем этапе отсоедините старый элемент от генератора. Для этого аккуратно открутите крепежные винты и снимите проводку. Убедитесь, что новый элемент совместим с вашим устройством, и установите его на место старого.
После установки нового элемента подключите проводку, следуя схеме подключения. Убедитесь, что все соединения надежны и не имеют коррозии. Затем установите генератор обратно на место и закрепите его болтами.
Завершите процесс, установив защитный кожух и подключив аккумулятор. Проверьте работу системы с помощью мультиметра, измерив напряжение на выходе генератора. Оно должно находиться в пределах 13.5-14.5 В при работающем двигателе.
Если все работает корректно, завершите проверку и уберите инструменты. Регулярное обслуживание и контроль состояния электрической системы помогут избежать проблем в будущем.
