Шема системы охлаждения Чери Кимо

Чери Кимо — это компактный автомобиль, который обладает эффективной системой охлаждения. Данная система особенно важна для работы двигателя, так как позволяет поддерживать оптимальную температуру его работы.

Основными компонентами системы охлаждения Чери Кимо являются: радиатор, насос, термостат, вентилятор и расширительный бак. Радиатор расположен в передней части автомобиля и состоит из множества узких каналов, через которые проходит охлаждающая жидкость.

Охлаждающая жидкость циркулирует по системе с помощью насоса, который отвечает за ее перемещение. Насос находится под капотом автомобиля и подключен к двигателю. Он постоянно работает и обеспечивает поступление охлаждающей жидкости в радиатор, а затем ее возвращение обратно к двигателю.

Термостат — это устройство, которое контролирует температуру охлаждающей жидкости. Он расположен на верхней части двигателя и открывается или закрывается в зависимости от температуры. Когда двигатель холодный, термостат закрыт, чтобы жидкость могла прогреться быстрее. Когда двигатель достигает оптимальной температуры, термостат открывается, позволяя охлаждающей жидкости циркулировать по системе.

Роль системы охлаждения в автомобиле Чери Кимо

Работа двигателя сопровождается высокой температурой, которая может вызвать повреждение его деталей и значительно снизить эффективность работы. Система охлаждения решает эту проблему, отводя излишнее тепло от двигателя.

Система охлаждения Чери Кимо состоит из нескольких ключевых компонентов, включая вентилятор, радиатор, насос и термостат. Вентилятор отводит тепловую энергию из радиатора, а радиатор обеспечивает ее диссипацию в окружающую среду. Насос циркулирует охлаждающую жидкость, а термостат контролирует и поддерживает оптимальную температуру.

Правильное функционирование системы охлаждения важно для долговечности двигателя Чери Кимо. Если система не работает должным образом, то температура может выйти из-под контроля, что приведет к перегреву двигателя и его поломке.

Если вы замечаете признаки перегрева, такие как повышенная температура на приборной панели или неприятные запахи, необходимо сразу же обратиться к специалистам для диагностики и ремонта системы охлаждения. Регулярное обслуживание и проверка системы помогут избежать неприятностей и возможных поломок.

Принцип работы системы охлаждения

Система охлаждения Чери Кимо играет важную роль в поддержании оптимальной температуры двигателя во время его работы.

Основной принцип работы системы охлаждения заключается в циркуляции охлаждающей жидкости через все узлы двигателя и радиатор, позволяя эффективно отводить излишнюю теплоту.

Охлаждающая система автомобиля Чери Кимо состоит из следующих компонентов:

водяной насос;
патрубки, шланги и трубки;
радиатор;
теплообменник салона;
термостат;
электрический вентилятор;
расширительный бачок.

Процесс охлаждения двигателя:

Водяной насос, подключенный к приводу двигателя, отводит охлаждающую жидкость из радиатора и прокачивает ее по системе. Жидкость поступает в блок цилиндров двигателя и охлаждает его, а затем проходит через теплообменник салона, обеспечивая комфортные условия в салоне автомобиля.

Теплоотдача от двигателя происходит через металлические стенки цилиндров, головку блока и масляный картер. Этот процесс называется конвекцией. Возникающая при этом теплота поглощается охлаждающей жидкостью, которая затем проходит через радиатор.

Радиатор – основной элемент системы охлаждения. Он состоит из множества трубок, через которые проходит охлаждающая жидкость. Параллельно трубкам проходит ряд ребер, увеличивающих поверхность для радиационного и конвективного теплообмена. Воздух, пропускаемый через радиатор с помощью вентилятора, охлаждает охлаждающую жидкость. Также радиатор оснащен расширительным бачком, который компенсирует изменение объема охлаждающей жидкости в процессе нагрева и охлаждения.

Теплообмен между охлаждающей жидкостью и воздухом, осуществляемый радиатором, снижает ее температуру. Охлажденная жидкость снова поступает в насос, и процесс охлаждения повторяется.

Термостат контролирует температуру охлаждающей жидкости, регулируя ее поток через систему охлаждения. Когда двигатель холодный, термостат ограничивает поток охлаждающей жидкости и ускоряет временное нагревание двигателя. После достижения определенной температуры, термостат открывает клапан и увеличивает поток жидкости, обеспечивая постоянную температуру.

Электрический вентилятор позволяет дополнительно охлаждать радиатор, особенно в условиях пробок и высоких температур. Он включается автоматически при повышении температуры двигателя и осуществляет принудительную циркуляцию воздуха.

Таким образом, система охлаждения Чери Кимо обеспечивает эффективное охлаждение двигателя, предотвращая его перегрев и особенно важна в условиях городского движения, где двигатель работает под нагрузкой в течение длительного времени.

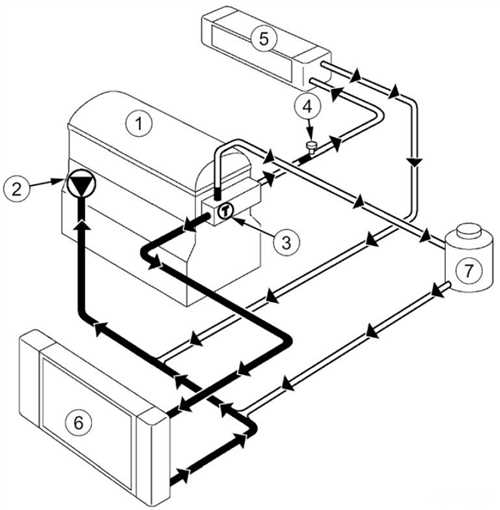

Компоненты системы охлаждения Чери Кимо

Система охлаждения автомобиля Чери Кимо состоит из нескольких основных компонентов, которые играют важную роль в поддержании надлежащей температуры двигателя. Эти компоненты включают в себя:

Радиатор

Радиатор является одним из ключевых компонентов системы охлаждения. Он расположен перед двигателем и отвечает за охлаждение охлаждающей жидкости при помощи воздуха, проходящего через его специальные ребра. Радиатор обеспечивает эффективное отвод тепла и предотвращает перегрев двигателя.

Вентилятор охлаждения

Вентилятор охлаждения установлен на радиаторе и его основная задача — обеспечить поступление воздуха в радиатор для дополнительного охлаждения охлаждающей жидкости. Вентилятор может работать автоматически, включаясь при определенной температуре двигателя, или по команде водителя с помощью выключателя в салоне автомобиля.

Термостат

Термостат является регулятором температуры в системе охлаждения. Он открывает или закрывает путь для охлаждающей жидкости, в зависимости от текущей температуры двигателя. Термостат позволяет достичь оптимальной температуры работы двигателя, что является важным для его эффективной работы и продолжительного срока службы.

Другие компоненты системы охлаждения Чери Кимо включают в себя водяной насос, расширительный бачок и шланги, которые обеспечивают циркуляцию охлаждающей жидкости по системе и поддерживают давление.

Правильная работа и своевременное обслуживание всех компонентов системы охлаждения Чери Кимо являются важными аспектами для поддержания надежной работы двигателя и предотвращения перегрева. Регулярная проверка и обеспечение надлежащего состояния всех компонентов помогут сохранить оптимальную температуру работы двигателя и продлить его срок службы.

Радиатор и его функции

Основная функция радиатора — распределение и отвод тепла, который образуется в результате сгорания топлива в двигателе. Радиатор изготавливается из специальных материалов, обладающих высокой теплопроводностью, чтобы эффективно распределить тепло наружу.

Работа радиатора основана на принципе конвекции. Охлаждающая жидкость, циркулирующая в системе охлаждения, поступает в радиатор через верхний входной патрубок. Затем она проходит через многочисленные трубки, которые имеют большую поверхность, чтобы обеспечить максимальное охлаждение.

Внутри радиатора охлаждающая жидкость встречает воздушный поток, создаваемый движением автомобиля. При этом происходит теплообмен между жидкостью и воздухом, что приводит к охлаждению охлаждающей жидкости.

После прохождения через трубки жидкость покидает радиатор через нижний выходной патрубок и возвращается в двигатель для повторного использования в процессе охлаждения.

Радиатор Чери Кимо обладает определенными особенностями, которые делают его более эффективным. Один из этих приемов заключается в использовании ребристой поверхности трубок радиатора, чтобы увеличить площадь контакта с воздухом и повысить общую эффективность охлаждения.

Кроме того, радиатор оборудован специальным вентилятором, который помогает усилить поток воздуха и повысить охлаждающие свойства системы.

Основные функции радиатора системы охлаждения Чери Кимо:
Распределение и отвод тепла от двигателя
Охлаждение охлаждающей жидкости
Устранение излишнего тепла и предотвращение перегрева
Поддержание оптимальной рабочей температуры двигателя

Водяной насос и его роль

Роль водяного насоса неоспоримо важна, так как он обеспечивает циркуляцию охлаждающей жидкости по всей системе охлаждения и предотвращает перегрев двигателя. Он постоянно поддерживает оптимальную температуру, предотвращая нагрев двигателя до критических значений, которые могут привести к его поломке.

Водяной насос устанавливается на двигателе и приводится в действие через ремень привода. Он работает за счет механической энергии, полученной от вращения коленчатого вала. Внутри насоса имеется вращающийся ротор и лопатки, которые создают поток охлаждающей жидкости.

Основные составляющие водяного насоса: корпус, ротор, уплотнение и подшипники. Корпус насоса изготовлен из высококачественного металла, который обеспечивает прочность и долговечность насоса. Ротор и лопатки изготавливаются из прочного материала и характеризуются высокой эффективностью передачи энергии. Для обеспечения герметичности насоса используются различные уплотнения, а подшипники предназначены для стабилизации вращения ротора.

В случае возникновения неполадок водяного насоса, например, износа уплотнений или повреждения ротора, возможны утечка охлаждающей жидкости и ее недостаток в системе охлаждения. Это может привести к перегреву двигателя, что серьезно повредит его и потребует дорогостоящих ремонтных работ. Поэтому регулярное техническое обслуживание и замена признаков износа водяного насоса крайне важны для надежной и безопасной эксплуатации автомобиля.

Термостат и регулировка температуры

Основной задачей термостата является поддержание оптимальной рабочей температуры двигателя. При нагреве двигателя термостат открывается, позволяя охлаждающей жидкости циркулировать через радиатор и охлаждать двигатель. Когда двигатель достигает определенной температуры, термостат закрывается, блокируя циркуляцию охлаждающей жидкости. Это позволяет двигателю быстрее нагреться и поддерживать стабильную температуру работы.

Для регулировки температуры водителю доступны различные режимы работы системы охлаждения. Обычный режим позволяет поддерживать оптимальную температуру для большинства условий эксплуатации. Для экстремальных условий можно выбрать высокую скорость вентилятора охлаждения и увеличенную частоту вращения насоса охлаждения.

Также в системе охлаждения присутствует датчик температуры, который информирует водителя о текущей температуре двигателя. Это позволяет водителю контролировать работу системы охлаждения и быстро реагировать в случае возникновения проблем или перегрева.

Режим работы системы охлаждения	Описание
Нормальный режим	Поддерживает оптимальную температуру двигателя для большинства условий езды.
Высокая скорость вентилятора охлаждения	Используется в экстремальных условиях для усиления охлаждения двигателя.
Увеличенная частота вращения насоса охлаждения	Используется в экстремальных условиях для увеличения потока охлаждающей жидкости.

Термостат и регулировка температуры в системе охлаждения Чери Кимо играют ключевую роль в поддержании оптимальной работы двигателя и предотвращении его перегрева. Правильное функционирование системы охлаждения необходимо для обеспечения максимальной производительности и долговечности автомобиля.

Вентилятор и его задачи

Охлаждение двигателя: Вентилятор отвечает за подачу воздуха на радиатор, который охлаждает жидкость в системе охлаждения двигателя. Он помогает предотвратить перегрев двигателя, что может привести к серьезным поломкам и повреждению.
Распределение воздуха: Вентилятор направляет поток воздуха на различные компоненты системы охлаждения, включая радиаторы для охлаждения масла и трансмиссии. Это помогает поддерживать оптимальную рабочую температуру этих компонентов и предотвращает их перегрев.
Управление температурой салона: Вентилятор также играет роль в системе отопления и кондиционирования воздуха автомобиля. Он распределяет воздух по каналам воздуховодов, чтобы обеспечить комфортную температуру в салоне.

Как работает вентилятор системы охлаждения Чери Кимо?

Вентилятор системы охлаждения Чери Кимо оснащен электрическим двигателем, который питается от бортовой сети автомобиля. Когда температура охлаждающей жидкости достигает определенного уровня, датчик температуры сигнализирует системе управления двигателем о необходимости включить вентилятор.

Вентилятор включается и начинает вращаться, создавая поток воздуха и направляя его на радиатор и другие компоненты системы охлаждения. Когда температура снижается до заданного значения, вентилятор автоматически выключается.

Бачок расширительный и его значение

Функция бачка расширительного заключается в компенсации изменения объема охлаждающей жидкости в системе. Когда двигатель нагревается, охлаждающая жидкость расширяется и переливается из системы в бачок через специальный клапан. Когда двигатель остывает, охлаждающая жидкость снова возвращается в систему из бачка.

Бачок расширительный также играет роль резервуара для охлаждающей жидкости. В случае, когда уровень жидкости в системе охлаждения снижается (например, из-за утечки), бачок позволяет долить недостающую жидкость и сохранить равновесие в системе.

Структура и компоненты бачка расширительного

Бачок расширительный обычно имеет простую конструкцию. Он состоит из следующих компонентов:

Главный резервуар — основная емкость бачка, где хранится охлаждающая жидкость.
Клапан перелива — клапан, который регулирует переливание охлаждающей жидкости из системы в бачок.
Мерный стержень — индикатор уровня охлаждающей жидкости в бачке.

Большинство бачков расширительных изготавливаются из пластика, который не подвержен коррозии и обеспечивает долгую срок службы.

Значение бачка расширительного

Бачок расширительный является важным элементом системы охлаждения автомобиля Чери Кимо и выполняет несколько ключевых функций:

Поддерживает правильное давление в системе охлаждения, что позволяет предотвратить перегрев двигателя.
Компенсирует изменение объема охлаждающей жидкости в системе при нагреве и охлаждении двигателя.
Служит резервуаром для охлаждающей жидкости, позволяющим долить недостающий объем жидкости и поддерживать равновесие в системе.
Индикатор уровня охлаждающей жидкости в бачке помогает контролировать ее уровень и своевременно замечать утечки или другие проблемы с системой охлаждения.

Таким образом, бачок расширительный играет важную роль в поддержании оптимальной работы системы охлаждения автомобиля Чери Кимо, обеспечивая надежное охлаждение двигателя и предотвращая его перегрев.

Охлаждающая жидкость и ее свойства

Охлаждающая жидкость обладает рядом свойств, которые обеспечивают эффективное охлаждение двигателя и защиту от перегрева:

Высокая теплопроводность: Это свойство позволяет охлаждающей жидкости эффективно поглощать тепло от двигателя и передавать его к радиатору.
Низкая температура замерзания: Этиленгликоль в составе охлаждающей жидкости позволяет ей противостоять замерзанию даже при низких температурах.
Высокая температура кипения: Охлаждающая жидкость имеет высокую температуру кипения, что позволяет использовать ее при высоких температурных режимах работы двигателя.
Обладает антикоррозийными свойствами: Охлаждающая жидкость содержит присадки, которые предотвращают коррозию и образование отложений в системе охлаждения, что продлевает срок службы всех ее компонентов.

Кроме основных свойств, охлаждающая жидкость для Чери Кимо также обладает защитными свойствами, которые предотвращают образование пены, уменьшают образование накипи и предотвращают образование скользкого и липкого налета на радиаторе.

Для поддержания оптимальной работы системы охлаждения Чери Кимо рекомендуется периодически проверять уровень охлаждающей жидкости и ее состояние, а также правильно подбирать и использовать охлаждающую жидкость, соответствующую требованиям производителя.

Проблемы и ремонт системы охлаждения

Система охлаждения в автомобиле Кимо Чери играет важную роль в поддержании оптимальной температуры двигателя. Однако со временем могут возникать проблемы, которые нужно решить вовремя, чтобы предотвратить серьезные повреждения двигателя. Ниже приведены некоторые распространенные проблемы системы охлаждения и способы их ремонта.

Утечка охлаждающей жидкости

Одной из наиболее распространенных проблем является утечка охлаждающей жидкости. Это может быть вызвано различными факторами, включая поврежденные шланги, свищи, трещины в радиаторе или прокладках. Если вы замечаете подтекания охлаждающей жидкости под автомобилем Кимо Чери, необходимо немедленно принять меры и заменить поврежденные детали.

Перегрев двигателя

Если двигатель автомобиля Кимо Чери перегревается, это может быть связано с несколькими причинами. Недостаточный уровень охлаждающей жидкости, неисправная термостат, плохая работа вентилятора охлаждения или засорение системы охлаждения могут вызывать перегрев двигателя. Для исправления этой проблемы необходимо проверить уровень охлаждающей жидкости, а при необходимости заменить или отремонтировать детали системы охлаждения.

Образование накипи

Накипь может образовываться в системе охлаждения из-за различных причин, включая некачественную охлаждающую жидкость или плохое состояние радиатора. Накипь снижает эффективность охлаждения и может привести к перегреву двигателя. Регулярная смена охлаждающей жидкости и промывка системы охлаждения помогут предотвратить образование накипи и увеличить срок службы системы охлаждения.

Неисправность вентилятора охлаждения

Если вентилятор охлаждения не работает должным образом, это может привести к перегреву двигателя. Причиной может быть неисправность моторчика вентилятора, проблемы с электрической проводкой или датчиком температуры. Чтобы решить эту проблему, необходимо проверить состояние вентилятора, провести диагностику электрической системы и заменить неисправные детали.

В случае возникновения любых проблем с системой охлаждения автомобиля Кимо Чери, рекомендуется обратиться к специалистам сервисного центра для диагностики и ремонта. Регулярное техническое обслуживание и своевременный ремонт помогут поддерживать надежную работу системы охлаждения и продлить срок службы двигателя вашего автомобиля Кимо Чери.

Проведение профилактического обслуживания

Проведение регулярного профилактического обслуживания системы охлаждения Чери Кимо играет важную роль в поддержании надежности и эффективности работы автомобиля. Корректное функционирование системы охлаждения обеспечивает оптимальную температуру двигателя и предотвращает его перегрев.

Важную часть профилактического обслуживания системы охлаждения составляет регулярная проверка уровня и состояния охлаждающей жидкости. При необходимости жидкость следует добавить или заменить в соответствии с рекомендациями производителя. Также необходимо осмотреть водяной насос и радиатор на предмет наличия трещин, протечек или других повреждений.

При профилактическом обслуживании системы охлаждения рекомендуется также проверить состояние шлангов и зажимов на предмет износа или повреждений. Если шланги выглядят потрескавшимися или имеют утечки, их следует заменить. При замене шлангов, необходимо убедиться, что они правильно установлены и затянуты.

Не менее важным является проверка работы вентилятора системы охлаждения. При запуске двигателя можно проверить, как вентилятор реагирует на изменение температуры. При достижении предельных значений температуры двигателя, вентилятор должен включаться и обеспечивать охлаждение.

Кроме того, необходимо проверить правильность работы термостата системы охлаждения. Термостат контролирует поток охлаждающей жидкости и поддерживает оптимальную температуру в системе. В случае поломки термостата он должен быть заменен.

В целях предотвращения непредвиденных сбоев и поломок, рекомендуется проводить профилактическое обслуживание системы охлаждения Чери Кимо в соответствии с рекомендациями производителя и регулярно проверять состояние всех компонентов системы. Уделение внимания этому аспекту поможет поддержать надежность работы системы охлаждения и продлить срок службы автомобиля.

Значение системы охлаждения для долгой и надежной работы двигателя

Одной из основных задач системы охлаждения является поддержание оптимальной температуры двигателя во время его работы. При этом следует учесть, что двигатель генерирует большое количество тепла в результате сгорания топлива. Если этот тепловой поток не будет отводиться, то двигатель может перегреться, что может привести к его поломке.

Также система охлаждения выполняет еще одну важную функцию — предотвращение коррозии. Важно отметить, что при работе двигателя образуется конденсат, который может повредить внутренние детали двигателя из-за ржавчины. Однако система охлаждения заполняется охлаждающей жидкостью, которая предотвращает возникновение коррозии и обеспечивает защиту от ржавчины.

Система охлаждения также играет роль в снижении шума двигателя. В процессе работы двигателя происходит множество взрывов, которые могут создавать довольно сильные шумы. Однако система охлаждения помогает ослабить этот шум, благодаря чему работа двигателя становится более комфортной.

Таким образом, система охлаждения является неотъемлемой частью автомобиля и обеспечивает надежную и долгую работу двигателя. Она помогает поддерживать оптимальную температуру двигателя, предотвращает коррозию и снижает уровень шума. Поэтому регулярное обслуживание и проверка системы охлаждения являются важными процедурами для поддержания работоспособности автомобиля.
